Советский винтовочный гранатомет

Print
Share
Published on Friday, 25 September 2009 16:45
Last Updated on Wednesday, 22 September 2010 18:44

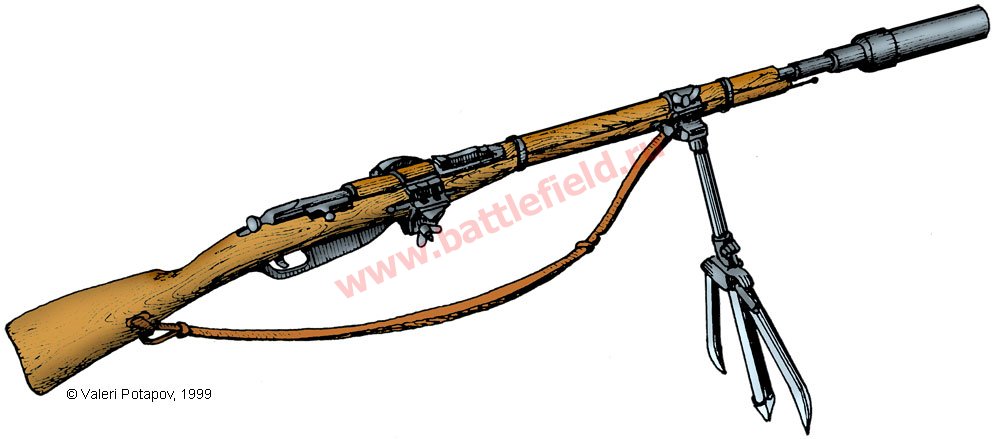

Mosin Rifle with rifle grenade

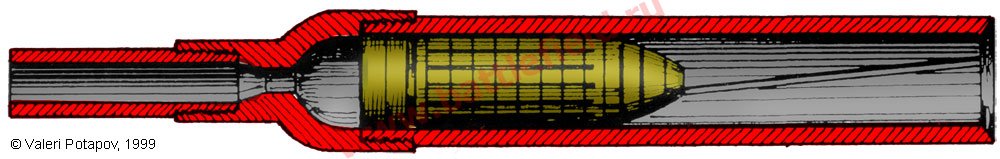

Scheme of the D'yakonov Mortar

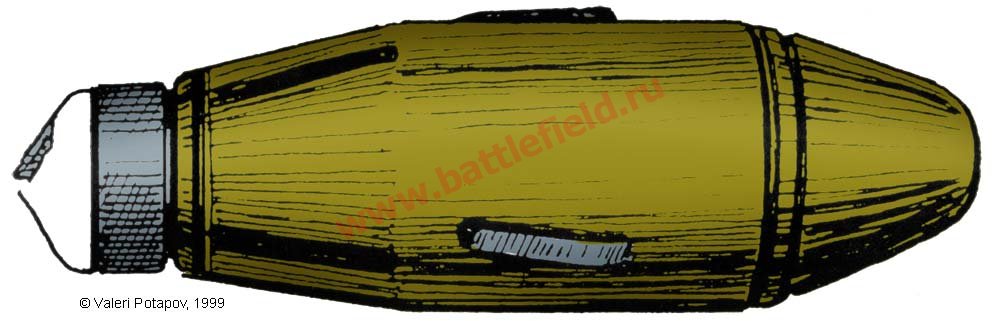

VGK-40 grenade

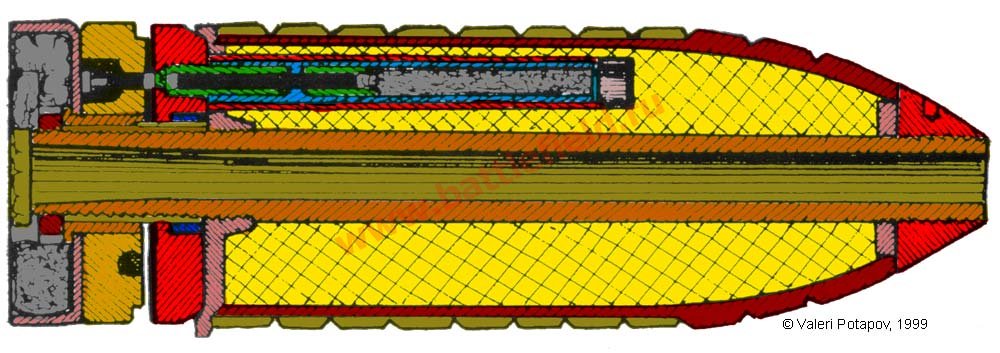

Scheme of the VGK-40
Firing from rigle grenades

В военной литературе 30-х годов нередко можно встретить термины «гранатометчик», «винтовочный гранатомет», «гранатомет стрелкового отделения». При этом речь всякий раз идет, очевидно, об образце, состоявшем на вооружении и хорошо знакомом читателям той поры. Так что же это за оружие?

К ружейному полигону Офицерской стрелковой школы 8 марта 1916 года «для демонстрирования своих изобретений — перископа и ружейной гранаты» был прикомандирован штабс-капитан 37-го Екатеринбургского полка М. Г. Дьяконов, проходивший до того обучение в Военной автомобильной школе. Ружейные гранаты к тому времени не были в диковинку. Чтобы обратить внимание на новый образец, нужно было предложить нечто действительно стоящее. И вот V Отдел Арткома ГАУ, рассмотрев 31 августа результаты испытаний гранат Дьяконова, отметил существенные их отличия от уже принятых: нарезная мортирка и возможность выстреливания гранаты обычным боевым (а не холостым) патроном.

Мортирка Дьяконова крепилась на дульной части ствола винтовки Мосина обр. 1891 года. Ствол мортирки выполнялся из цельнотянутой стальной трубы, имел калибр 41 мм, три винтовых нареза, плавно расширяющуюся чашечку. Чашечка навинчивалась на шейку, крепившуюся на стволе винтовки. Граната массой 256 грамм, диаметром 41 мм и длиной 112 мм. В ней был выполнен осевой сквозной канал диаметром 7,75 — 7,82 мм для прохода пули. Вся граната собиралась на центральной трубке. Корпус выполнялся из мягкого серого чугуна, с внешней насечкой на квадратные полуготовые осколки. Их при взрыве гранаты было до 500. Поддон корпуса имел три ведущих выступа шириной по 4,3 мм. В канавке дистанционного кольца (трубки) запрессовывался заряд пороха. Продолжительность его горения устанавливалась поворотом кольца. Луч огня от пороховой запрессовки передавался через замедлитель детонатору, помещенному внутри разрывного заряда. Сзади крепился обтюратор. На хвостовую часть надевался предохранительный колпачок, который срывали перед заряжанием, и дистанционное кольцо устанавливали на требуемое время. При выстреле пуля проходила по каналу центральной трубки, а следовавшие за ней пороховые газы, попадая в чашечку, с силой выталкивали гранату прорыву их через канал мешала пуля, а вдоль стенок мортирки — обтюратор. Через запальное отверстие газы поджигали порох дистанционного кольца. Приобретенное благодаря нарезам вращение стабилизировало гранату в полете. Прицелом служил квадрант с отвесом. Расчет из двух человек переносил в брезентовых сумках мортирку, прицел и 8 гранат.

24 декабря 1916 года были проведены испытания на Юго-Западном фронте. Командующий войсками фронта генерал Брусилов признал полезным снабдить фронт 600 тысячами таких гранат. Но в Первую Мировую ружейные гранаты так и остались для Русской армии «опытным» образцом, случайно попадавшим на фронт. После гражданской войны возобновились работы по различным видам вооружения пехоты, включая такое средство ближнего боя, как «ружейный гранатомет». Во второй половине 20-х годов Дьяконов значительно усовершенствовал нарезную мортирку и гранату. Промышленность развернула производство улучшенного «гранатомета Дьяконова», ставшего одним из массовых образцов вооружения РККА В комплект «гранатомета» входили винтовка обр. 1891/30 года, мортирка, сошка и прицел. Несколько измененная шейка мортирки имела коленчатый вырез, которым фиксировалась на мушке винтовки подобно штыку (тип байонетного соединения).

Последовательно было принято три типа прицелов к ружейному гранатомету. Прицел-квадрант обр. 1927 года, квадрант обр. 1930 года, и в 1937 году был принят угломер-квадрант. Важной новинкой для гранат этого поколения был дополнительный метательный заряд (2,5 г пороха в полотняном мешочке), вклеиваемый в углубление обтюратора. Дополнительный заряд можно было вырвать, если требовалась стрельба на малые дальности. Предельная дальность стрельбы с дополнительным зарядом достигала 850 м, а эффективная дальность — 600 м, без него — 150 — 300 м, начальные скорости — соответственно 110 м/с и 54 м/с. Весила новая граната — 370 грамм. Хранилась и переносилась в металлической коробке цилиндрической формы. При заряжании она досылалась в ствол мортирки деревянной протиркой до упора в чашечку. Горение дистанционного состава длилось до 12 секунд. Подготовка к выстрелу требовала четкого знания таблиц стрельбы. При стрельбе на 150 м (угол возвышения 15 град.) дистанционное кольцо устанавливали на 3 с, 300 м (9 град) — 3,5 с, 600 м (21 град.) — 7,75 с. При взрыве гранаты образовывалось 300 — 350 осколков, разлетавшихся на 250 — 300 м, но сохранявших убойное действие до 50 м Наиболее эффективными были разрывы над групповой целью на высоте до 5 м. Общая масса «гранатомета» — 8,6 кг, скорострельность — 6 — 8 выстр/мин в зависимости от обстановки и слаженности расчета. Мортирка, прицел, сошка и 8 — 10 гранат переносились гранатометчиком и его помощником в двух брезентовых сумках. При выстреле из гранатомета приклад упирался через подушку в жесткий грунт, а в мягкий — через дощечку, так что гранатомет на позиции имел три точки опоры.

И в наступлении и в обороне ружейный «гранатомет Дьяконова» предназначался для обстрела навесным огнем живой силы и огневых точек противника, расположенных как на открытых, так и на закрытых позициях. Гранатометный расчет был в составе каждого стрелкового и кавалерийского отделения. Кроме того, командир взвода имел в своем распоряжении гранатометное отделение. Из гранатометов вели огонь в промежутки или через головы подразделений. Работа расчета складывалась из изготовки, вертикальной наводки, заряжания, горизонтальной наводки и собственно выстрела. Поскольку магазин винтовки снаряжался обычными боевыми патронами, гранатометчик мог участвовать в бою и как обычный стрелок.
