Артиллерийский трактор "Коминтерн"

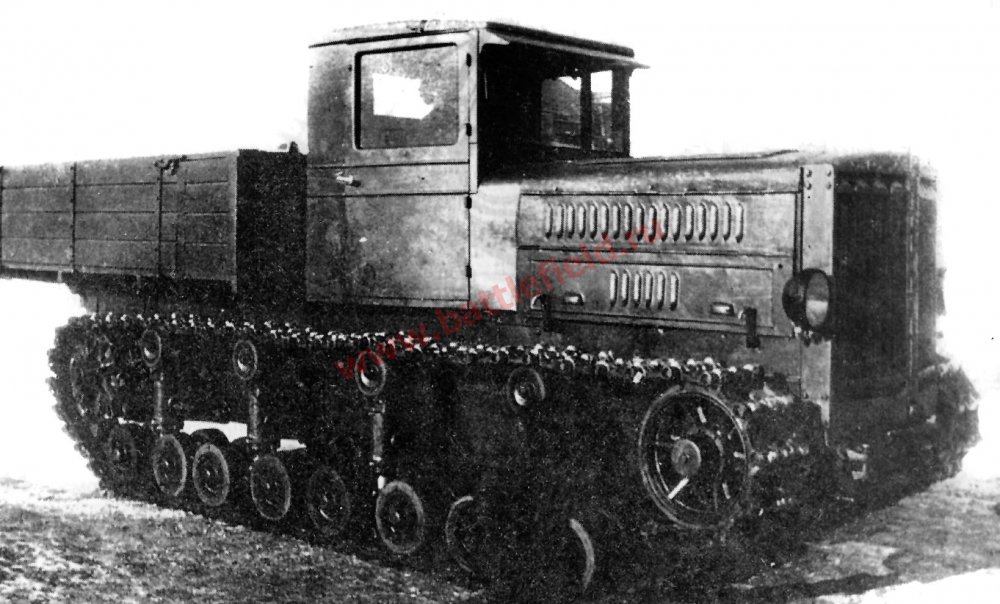

Артиллерийский трактор 'Коминт... Трактор 'Коминтерн'. Фото пред...

В 1930 году Основное Техническое бюро Главного управления ВП ВСНХ совместно с головным КБ ОАТ в соответствии с положениями системы танкового и тракторного вооружения РККА начали разработку целого ряда проектов, частью которых было создание целой серии тракторов для нужд РККА: «малый трактор РККА», «средний трактор РККА» и «большой трактор РККА». Предполагалось, что базой для тракторов будут служить шасси танков и танкеток, состоявших на вооружении Красной Армии.

Тем временем, еще с 1924 года Харьковский паровозостроительный завод имени Коминтерна выпускал промышленные гусеничные тракторы «Коммунар» по образцу немецкого «Ханомаг ВД-50». Кроме чисто мирных целей они также состояли на вооружении Красной Армии, где их применяли для буксировки новых тяжелых артсистем, для которых уже не годилась конная тяга. Учитывая это, у последней модификации «3-90» мощность двигателя увеличили до 90 л.с. Скорость машины достигла 15 км/ч. Однако для уже устаревшей техники то был предел, да она и перестала устраивать артиллеристов по своим тяговым свойствам, подвижности и надежности. Им нужен был быстроходный средний гусеничный тягач для решения целого круга задач таких, как транспортировка тяжелой артиллерии (орудий массой до 11 тонн), расчета и боеприпасов.

В 1930 году по заданию Главного артиллерийского управления группа сотрудников ХПЗ под руководством Б. Н. Воронкова (ведущие конструкторы Д. М. Иванов и Д. Ф. Бобров) приступила к разработке такого арттягача «Коминтерн», и уже к 7 ноября 1931 года было построено три опытных образца типов БНВ-1 и БНВ-2 («Борис Никонорович Воронков»).

Они развивали скорость до 18 км/ч, были оснащены новой подвеской и ходовой частью, однако тяговое усилие оказалось недостаточным. К тому же, как и у «Коммунара», не было положенных артиллерийским тягачам закрытой кабины, грузовой платформы и лебедки. То есть новый трактор недалеко ушел от прототипа. Все эти недостатки, выявленные на полигонных испытаниях в 1932 году, устраняла бригада тракторно-конструкторского бюро (ТРК) во главе с Н. Г. Зубаревым (Воронков перешел на ХТЗ), куда дополнительно вошли А. Г. Гулита и В. П. Каплин. Они применили двигатель увеличенной мощности, специально созданный для «Коминтерна», ходовую часть и подвеску от ранее выпускавшегося заводом маневренного танка Т-24, повысили скорость и силовой диапазон в трансмиссии, установили кабину автомобильного типа для экипажа и платформу для размещения орудийного расчета, возимого боекомплекта и снаряжения. Впервые в отечественной практике на арттягаче установили лебедку с тяговым усилием, которое было равно массе прицепа. Машина стала отвечать всем предъявляемым требованиям и в 1934 году была принята на вооружение РККА как армейский артиллерийский тягач.

В машине широко использовались элементы танка Т-24. Вопреки неудачной судьбе своего прародителя, трактор оказался весьма удачным и был запущен в массовое производство. С апреля и до конца 1934 года изготовили первую установочную партию в 50 «Коминтернов», а с 1935 года началось серийное производство — в месяц выпускали по 25 — 30 машин.

Новый тягач имел классическую, очень удобную при работе и обслуживании компоновку грузового автомобиля: впереди — двигатель, за ним кабина, грузовая платформа и задние ведущие колеса (звездочки). Внутри рамы, под полом кабины и платформы, располагались все агрегаты трансмиссии и тяговая лебедка (ее трос выдавался назад).

Дизельный двигатель КИН мощностью 131 л.с., 4-цилиндровый, 4-тактный, жидкостного охлаждения, верхнеклапанным, нетребовательный к качеству топлива (работал на любом бензине и его смеси с лигроином и керосином), хорошо заводился даже при низких температурах мощным электростартером или пусковой рукояткой с понижающим редуктором. Он отличался выносливостью и надежностью, легко выдерживал межремонтные пробеги по 2 тыс.км даже в трудных армейских условиях. Карбюратор — типа «Солекс» заводского изготовления, зажигание — от магнето с пусковым ускорителем. Систему смазки приспособили для устойчивой работы при преодолении машиной подъемов до 40°. Приводы вспомогательных агрегатов — шестеренные, без ременных передач и связанных с ними отказов.

Главный фрикцион выполнили двухдисковым, с тормозком, облегчавшим переключения в 5-ступенчатой коробке передач с силовым диапазоном 7,61 (против 3,81 у 3-ступенчатой КПП «Коммунара»). Это обеспечивало тягачу движение с «ползучей» скоростью 2,6 км/ч и тяговым усилием 6800 кГс и максимальную, довольно высокую по тем временам скорость на шоссе. Коробка передач была связана с главной передачей карданным валом, не требующим точной центровки агрегатов. Бортовые фрикционы и тормоза находились на малонагруженных продольных (ведомых) валах главной передачи, что позволило уменьшить ширину трансмиссии и гусеничного хода — такая конструктивная схема больше советскими инженерами не применялась.

Цельносварная замкнутая рама состояла из двух продольных швеллеров, соединенных поперечинами, косынками и раскосами. В качестве заднего тягово-сцепного устройства применили удобный и надежный поворотный крюк с упругим буфером.

Пружинная свечная, очень эластичная (ход 72 мм), подвеска опиралась на 4 попарно балансирные тележки. В сочетании с обрезиненными опорными и поддерживающими катками это позволило арттягачу ходить и по бездорожью с высокой средней скоростью.
