Тягач "Комсомолец"

PDF Печать
Автор: Egor Yeltsov
Создано 20.09.2005 15:43
Обновлено 22.09.2009 18:25

«Пионеры»

komsom_02
komsom_03
komsom_04
komsom_05
komsom_06
komsom_07
komsom_10
komsom_11
komsom_12

Особое положение в Красной Армии начала 1930-х годов стала занимать зарождающаяся противотанковая артиллерия, представленная тогда 37-мм пушками образца 1930 года и 45-мм образца 1932 года. Ей требовалась высокая маневренность (не уступающая танкам) при смене позиций, зачастую под ружейно-пулеметным огнем противника. Здесь конная тяга, при всем уважении к ней тогда в Красной Армии, уже не годилась. Нужен был легкий малогабаритный гусеничный тягач, полностью отвечавший специфике его применения. Кроме того, массовое производство подобных машин для быстрого и полного насыщения противотанковых дивизионов и артиллерийских полков должно было быть под силу промышленности. Такими возможностями в те годы обладали автотракторные заводы и машиностроительные предприятия, строившие танкетки и легкие разведывательные танки. Очевидно, что столь необходимый армии тягач целесообразно было создавать на базе последних, с использованием хорошо освоенных в производстве узлов шасси и ходовой части, вполне подходивших для этой цели по своим техническим параметрам. Силовым агрегатом мог стать бензиновый четырехцилиндровый двигатель ГАЗ-А мощностью 40 л.с. (вместе с автомобильными сцеплением и коробкой передач), широко применявшийся практически на всех выпускавшихся тогда малых танках.

Первый такой тягач, «Пионер», спроектировали в 1935 году в Научном автотракторном институте (НАТИ) под руководством А. С. Щеглова по образцу быстроходного американского трактора «Мармон-Херингтон» с автомобильным двигателем Форд V-8.

Компоновку машины и его тягово-динамический расчет делал С. Н. Осипов, ведущим инженером по машине назначили Брусянцева. Силовой агрегат и трансмиссию с дифференциалом позаимствовали от находившегося в производстве плавающего танка Т-37А, от него же использовали пружино-балансирные тележки (по одной на борт) и гусеницы. Заднее направляющее колесо имело упругую подвеску и одновременно выполняло роль опорного катка (несущий ленивец). Машина была очень короткой и узкой. Масса ее составляла всего 1500 кг, скорость — до 50 км/ч. Водитель сидел посередине, прямо над коробкой передач, и был прикрыт спереди защитным кожухом. За ним по бортам находились шесть сидений, по три в ряд, установленных спинками внутрь, на которых боком, тесно, размещались бойцы орудийного расчета.

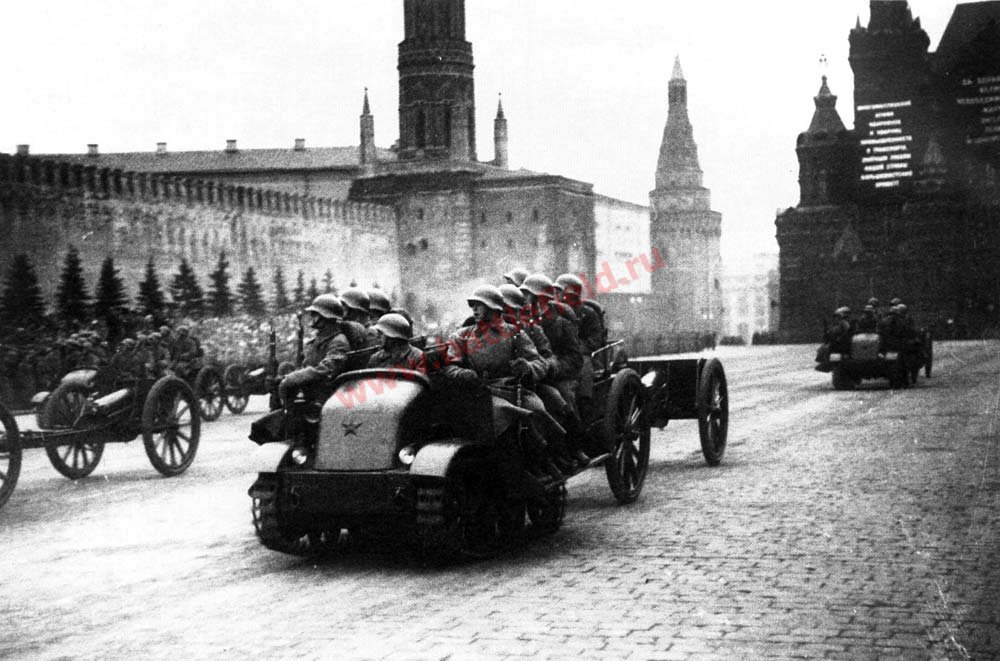

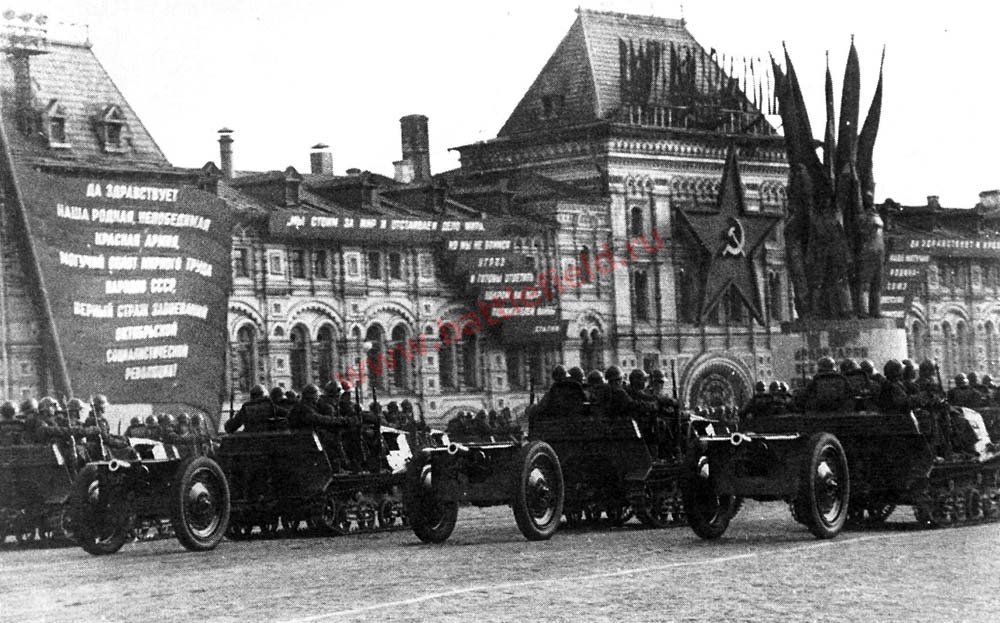

Первую партию «пионеров» (по одним данным — 50 шт., по другим — 25 шт.) выпустили на московском заводе № 37 им. Орджоникидзе в 1936 году. А 7 ноября того же года тягачи уже приняли участие в параде на Красной площади. Серийное производство их продолжалось по 1937 год. В войсках они не прижились из-за неустойчивости при езде, особенно на поворотах, а также из-за низких тяговых свойств и малой вместимости. В ходе короткой эксплуатации выявилась необходимость в броневой защите водителя, двигателя, радиатора и бензобака от огня стрелкового оружия, так как тягач должен работать в непосредственной близости от противника — в зоне вероятного обстрела.

Такую бронированную модификацию вскоре разработали и построили в НАТИ (конструктор Маринин) в двух вариантах: «Пионер Б1» (расчет сидит лицом друг к другу) и «Пионер Б2» (расчет сидит спинами друг к другу). Вскоре стало очевидно, что машина, в основе своей и без того не очень удачная, получилась еще хуже.

«Комсомольцы»

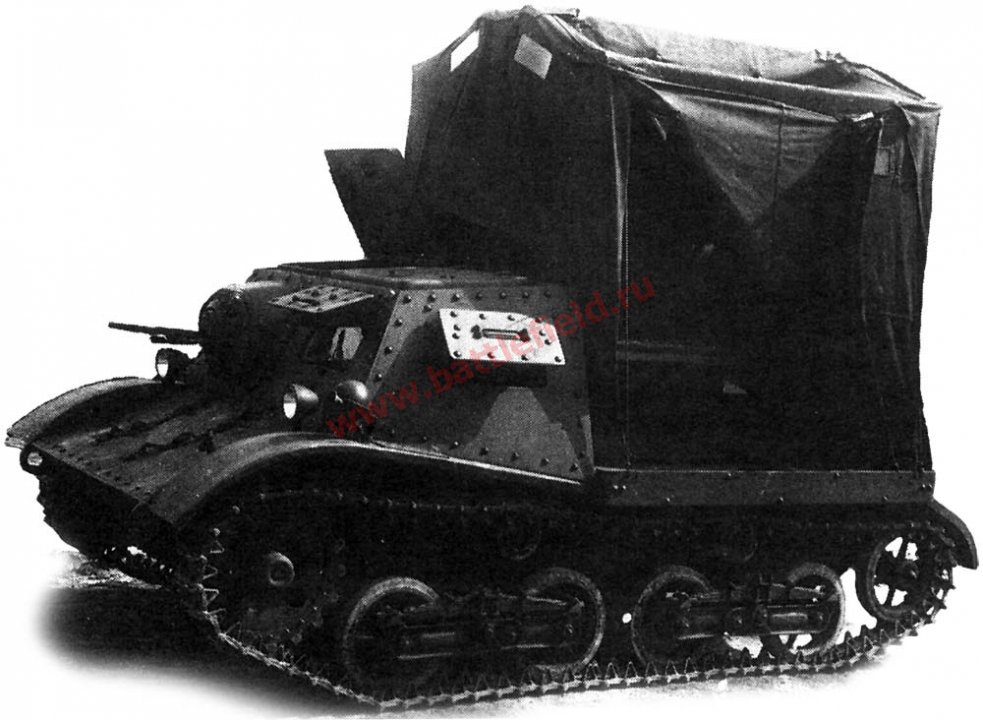

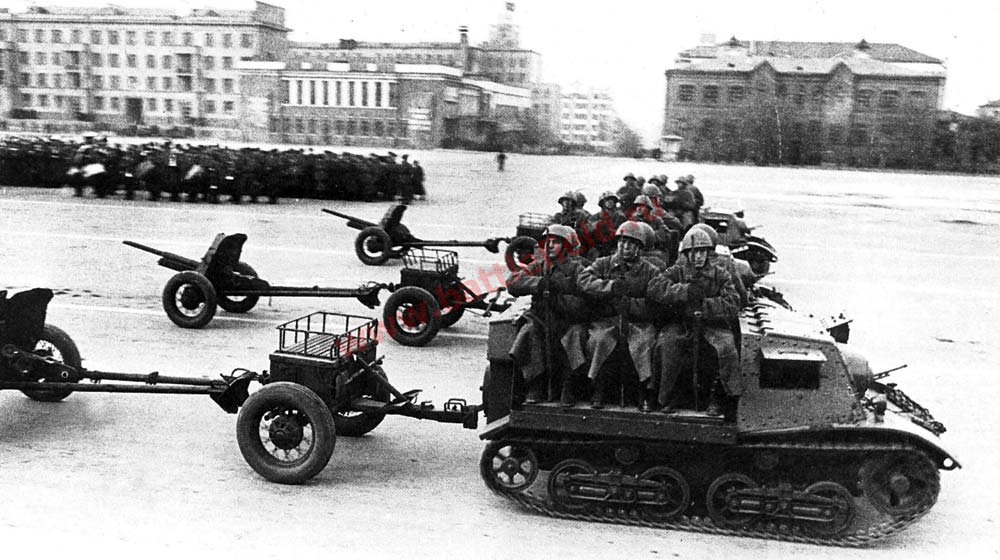

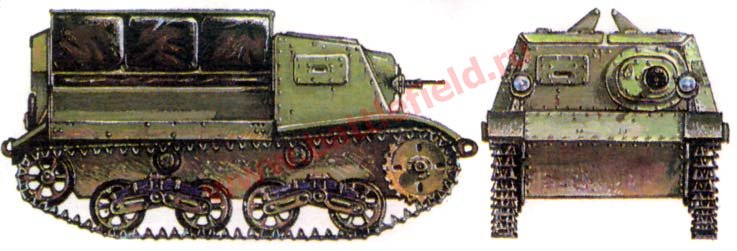

В конце 1936 года, под руководством главного конструктора завода Н. А. Астрова был создан полноценный быстроходный бронированный гусеничный тягач «Комсомолец» Т-20 (заводской индекс 020 или А-20). Машина имела более просторный клепано-сварной корпус из бронелистов толщиной 7–10 мм, защищавших экипаж — водителя и командира-стрелка — от пуль винтовочного калибра и мелких осколков. Кроме того, командир получил оборонительное вооружение — танковый пулемет ДТ в подвижной маске, отнюдь не лишний в зоне переднего края, где для артиллеристов был весьма вероятен непосредственный контакт с противником. Кабина экипажа, бронированная со всех сторон, имела сверху два люка, а впереди и по бортам — откидные бронещитки, прикрывавшие смотровые щели, позже замененные пулестойкими блоками «триплекс». За кабиной находилось моторное отделение (двигатель, как и на «Пионере», располагался сзади и был развернут маховиком вперед), закрытое сверху броневым капотом с откидными крышками. Над ним, за бронеперегородкой, размещалось грузовое отделение с двумя блоками продольных трехместных сидений. Будучи повернутыми наружу, они образовывали своими спинками борта грузовой платформы для перевозки боезапаса и артиллерийского снаряжения. При перевозке артиллеристы размещались спинами друг к другу, в габаритах тягача. В ненастную погоду при длительных маршах мог устанавливаться закрытый тент с окошками, при этом высота машины увеличивалась до 2,23 м.

Силовой автомобильный агрегат ГАЗ-М с четырехступенчатой коробкой передач (с блокировкой включения) дополнял демультипликатор от трехосного автомобиля ГАЗ-ААА, что удваивало число ступеней в трансмиссии и позволяло иметь два диапазона: тяговый и транспортный. Отсюда и возможность минимальной («ползучей») скорости движения в 2–2,5 км/ч при тяговом усилии на крюке до 3000 кг. Остальные агрегаты трансмиссии: главную передачу, бортовые фрикционы с тормозами, бортовые передачи с ведущими звездочками, а также мелкозвенчатую гусеницу, опорные и поддерживающие обрезиненные катки использовали от танка Т-38. Тележки с блокированными попарно опорными катками, в отличие от танковых, имели более компактную рессорную подвеску, что позволило снизить высоту гусеничного обвода для удобного размещения расчета. Первоначально задний опорный каток выполнял роль и направляющего колеса, но из-за частых случаев опрокидывания тележки, которые не удалось предотвратить установкой ограничителя, пришлось ввести отдельное направляющее колесо. К сожалению, не оправдало себя и применение в опытном порядке бесшумной резинотросовой гусеницы с металлическими плицами — она часто соскакивала.

Воздух для системы охлаждения первоначально забирался вентилятором через боковые воздухозаборники над гусеницами, что при движении в сухую погоду вызывало загрязнение двигателя и его быстрый износ. На последней серии тягачей воздухозаборники были перенесены в более чистую зону — между спинками сидений. Для повышения живучести машин у командира-стрелка имелось дублированное управление (кроме переключения передач), что в годы войны не раз выручало при ранении или гибели водителя.

Армейские испытания «Комсомольца», проведенные в августе — ноябре 1937 года, показали, что он, при условии устранения отдельных недоработок, может быть принят на вооружение РККА. Средняя скорость движения тягача с прицепом по шоссе достигала 15–20 км/ч, по проселку и бездорожью — до 8–11 км/ч, что было признано как высокая. Машина преодолевала ров 1,4 м, брод 0,6 м, стенку 0,47 м, валила деревья толщиной 0,18 м. Движение было возможно при крене 40° (правда, при этом иногда спадали гусеницы с короткими перьями траков). Максимальный преодолеваемый подъем с экипажем из двух человек и полной заправкой без прицепа доходил до 45°; при полной боевой массе и прицепе массой 2000 кг до 18°. Радиус поворота составлял всего 2,4 м (разворот на месте), что также оценивалось положительно, учитывая высокие требования к маневренности машины. К сожалению, автомобильный двигатель, не рассчитанный для длительной напряженной работы на гусеничном тягаче, был перегружен и нередко преждевременно выходил из строя (износ шатунных подшипников, пробой прокладки головки, течи через сальники). Однако других подходящих — легких и компактных — моторов тогда в стране не было.

Были отмечены и недостатки, позже устраненные: непригодность буксирного приспособления (впоследствии установили резиновый амортизатор крюка), малая живучесть гусениц (траки стали отливать из марганцовистой стали), самовыключение передач (ввели блокировку в КП). Пробуксовку тягача на обледенелой дороге ликвидировали введением съемных шипов, прикрепляемых болтами к каждому пятому траку гусеницы (всего на борт — 16 шипов). Шипы стали придаваться каждой машине в индивидуальный комплект ЗИП.

Выпускать «Комсомолец» начали в 1937 году на головном заводе № 37 и на спецпроизводствах СТЗ и ГАЗ. На последнем, в спецтехотделе, возглавляемом М. И. Казаковым, велись и самостоятельные работы по созданию легких артиллерийских тягачей на базе агрегатов автомобилей и легких танков. Из-за напряженного положения с выпуском бронелиста были сделаны попытки создания небронированных вариантов «Комсомольца». Такими машинами, созданными на заводе № 37, стали легкие тягачи ЛТ-1 и ЛТ-2 с автомобильными двигателями ГАЗ-М (50 л.с.) и ГАЗ-11 (76 л.с.), разработанные в 1939 году под руководством Г. С. Суреняна.

На ГАЗе в 1940–1941 годах были построены (ведущие конструкторы Н. И. Дьячков и С. Б. Михайлов, конструкторы агрегатов С. А. Соловьев, И. Г. Сторожко, испытатель А. Ф. Хмелевский) легкие тягачи ГАЗ-20 («Комсомолец-2») с двигателем ГАЗ-М и ГАЗ-22 (Т-22) на базе легкого танка Т-40 (катки с индивидуальной торсионной подвеской) с двигателем ГАЗ-11. Все они имели задние ведущие звездочки, кабину и платформу от грузового автомобиля ГАЗ-ММ, а по своим тяговым свойствам могли буксировать орудия дивизионной и зенитной артиллерии. Однако из-за выявленных существенных недостатков военные от этих тягачей отказались.

Выпуск «Комсомольца» прекратили в июле 1941 года: армии в большей степени требовались легкие танки. Всего было изготовлено 7780 машин трех производственных серий, несколько отличавшихся устройством платформы, сидений, системы охлаждения, ходовой части, вооружения. Они получили широкое применение в Красной Армии и сыграли заметную роль в ее моторизации. Так, по состоянию на 1 января 1941 года в войсках насчитывалось 4401 «Комсомольца» (20,5% парка специальных тягачей) при положенных по штату 2810. Кстати, по штатам, утвержденным в апреле 1941 года, в каждой стрелковой дивизии полагалось иметь 21 машину; к началу войны число тягачей этого типа в войсках достигло 6700 единиц.

Летом 1941 года при нанесении контрударов по врагу тягачи «Комсомолец» иногда использовали как пулеметные танкетки для борьбы с пехотой. Тогда же на Горьковском артиллерийском заводе № 92 по инициативе главного конструктора В. Г. Грабина на сотне машин были смонтированы 57-мм противотанковые орудия ЗИС-2. Полученные открытые самоходные пушки ЗИС-30, хотя и оказались неустойчивыми при стрельбе (малая опорная база, большая высота линии огня), быстро прошли в конце июля войсковые испытания. Позже их распределили по танковым бригадам и они принимали участие в битве за Москву.

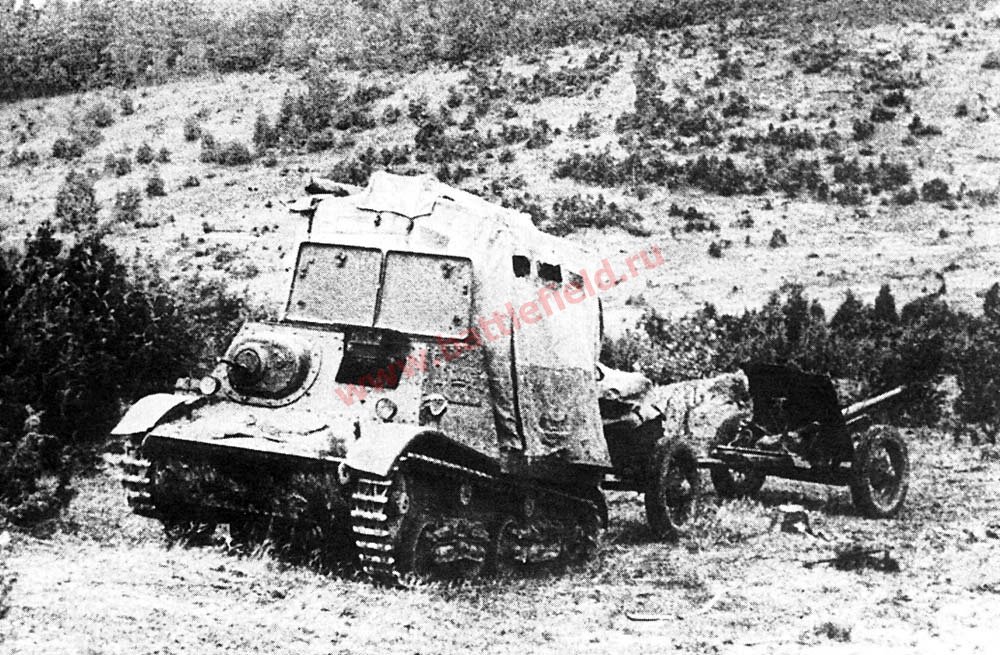

На фронтах войны тягачи «Комсомолец», количество которых непрерывно сокращалось (на 1.9.1942 в армии осталось 1662 машины, на 1.1.1943 — 1048), продолжали нести свою нелегкую службу. При отсутствии других тягачей их применяли и для буксировки более тяжелой малокалиберной зенитной и дивизионной артиллерии, конечно, работали машины при этом с перегрузкой. Использовали Т-20, оказавшиеся идеальными для лесных дорог, к тому же всегда обеспеченные автомобильными запчастями, и партизаны.

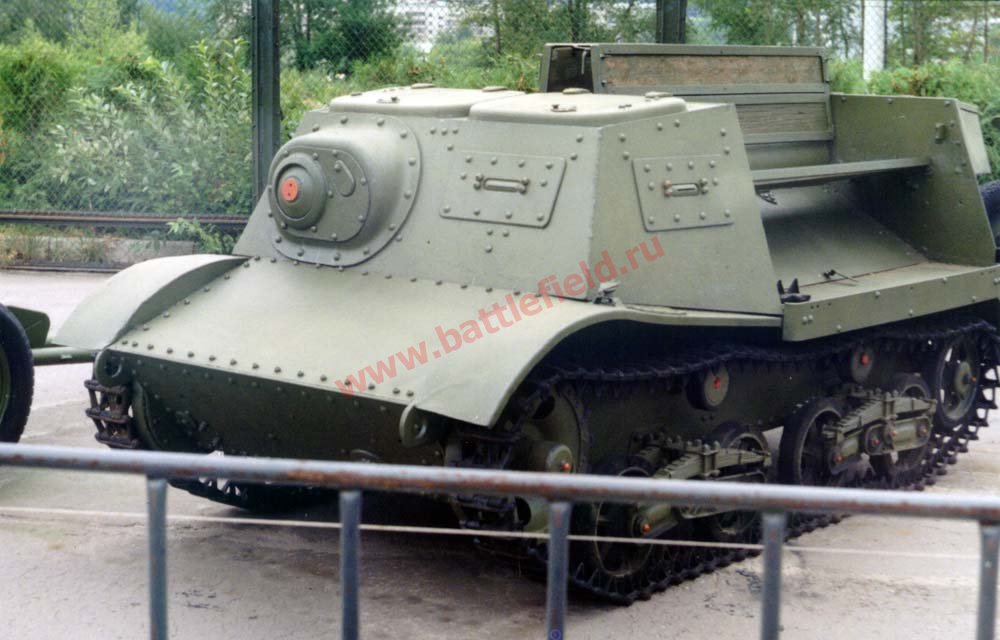

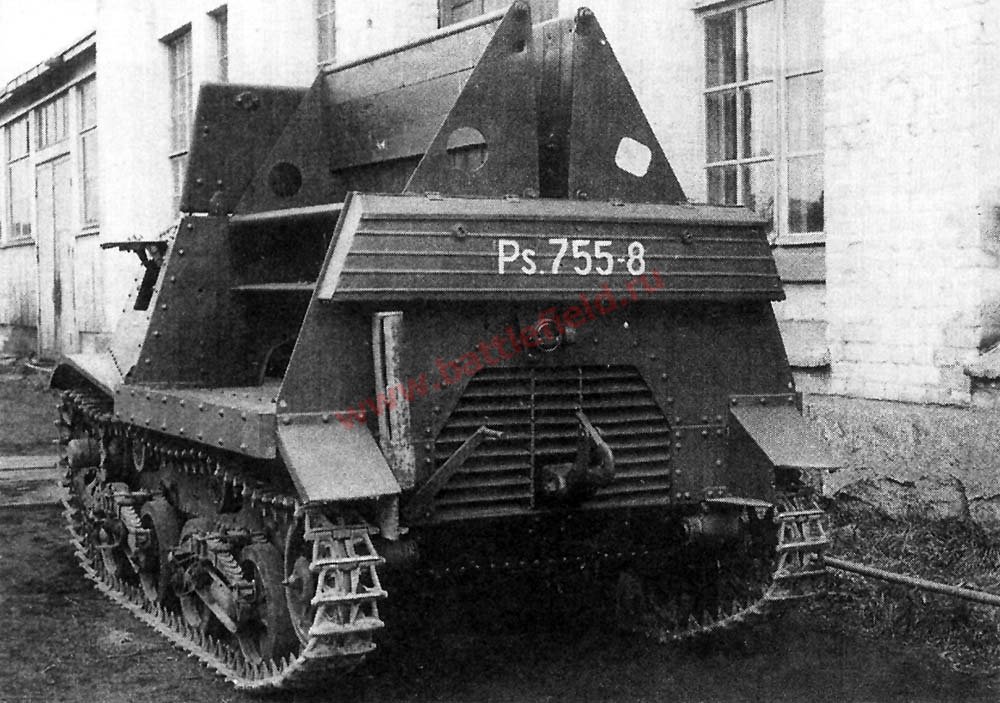

Единственный сохранившийся в нашей стране «Комсомолец» можно увидеть в Москве на Поклонной горе на открытой площадке. В финском танковом музее их два, причем один — на ходу. И это неудивительно, ведь в финской армии трофейные тягачи Т-20 эксплуатировались вплоть до 1961 года.

Параметр «Комсомолец»
Экипаж 2
Масса в снаряженном состоянии без груза, кг 3460
Длина, м 3,45
Ширина, м 1,859
Высота по кабине (без нагрузки), м 1,58
Бронирование, мм 7-10
Вооружение 1×7.62 мм ДТ
Боезапас 1260 патронов
Двигатель «ГАЗ-М» 4-цилиндровый, 50 л.с.
Топливо, л 115
Запас хода по шоссе без прицепа, км 250
Максимальная скорость по шоссе (без прицепа/с прицепом), км/ч 50/47,5
Грузоподъемность платформы, кг 500
Масса буксируемого прицепа, кг 2000
Число мест в кузове для сидения 6
Клиренс, м 0,3
Среднее удельное давление на грунт с грузом на платформе, кг/см2 0,58

Источники: «Бронеколлекция» № 3, 2002 г
